پروژه‌های انجام شده – فن فولاد سابین

1. پالایش گاز فجر جم 2. شرکت ITS Tekno Sains 3. شرکت Z-Subsea 4. پالایش نفت و گاز 5. پروژه نیروگاه بیستون

تحلیل تنش های وارده بر برج جذب حین جوشکاری و PWHD و اثرات آن بر روی دستگاه

عملیات حرارتی پس از جوش (PWHT) اغلب برای مخازن تحت فشار و لوله های جوش داده شده برای افزایش خواص مکانیکی و متالورژیکی اعمال می شود. در طول PWHT، یک جزء تحت فشار ساخته شده از فولاد کربنی که PWHT روی آن اعمال می شود، تا دمای حدود 620 درجه سانتیگراد گرم می شود و دمای بالا برای 1 تا 2 ساعت حفظ می شود. PWHT موضعی مخزن تحت فشار عمودی گاهی اوقات در یک سایت ساخت با موقعیت عمودی برنامه ریزی می شود، زیرا برخی از محدودیت های مربوط به ساخت، مانند مسیر دسترسی محدود به محل مخزن، و جرثقیل های با ظرفیت زیاد وجود دارد. در این پروژه، اهمیت در نظر گرفتن تغییر شکل خزش در ارزیابی یکپارچگی سازه عملیات PWHT آشکار شد.

تجزیه و تحلیل مخزن آب فولادی توسط روش FEA

پروژه فعلی بر روی یک مخزن ذخیره آب بر اساس رویه های API 579 – Fitness for Service, ed. 2021 برای ارزیابی صلاحیت ادامه سرویس دهی مخزن ذخیره سازی ساخته شده بر اساس API 650 انجام شد. بررسی ها در این گزارش در دو بخش مجزا انجام شده است. اولین مورد یک چک لیست برای مقایسه محاسبات مخزن ذخیره سازی طراحی شده مطابق با API 650 و بخش دوم تجزیه و تحلیل اجزا محدود (FEA) مخزن ذخیره سازی است که آیا الزامات طراحی را تأیید می کند یا خیر. در بخش دوم، مقداری به نام تنش معادل در مناطق بحرانی مخزن محاسبه شده و با مقدار مجاز تنش معادل مواد مخزن ذخیره می‌شود تا مشخص شود که آیا مخزن ذخیره برای شرایط طراحی مورد نظر مناسب است یا خیر. ارزیابی خستگی بر اساس تعداد چرخه های اعمال شده در محدوده تنش یا کرنش در نقاط بحرانی مختلف در مخزن ذخیره سازی انجام شد. بر اساس فرمول های بیان شده در پیوست 3-F (منحنی های خستگی طراحی) بخش 2 ASME بخش VIII، 2017، تعداد سیکل های مجاز برای راه اندازی و خاموش شدن و همچنین چرخه های بار محاسبه شد.

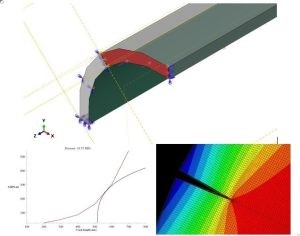

محاسبه مکانیک شکست مبتنی بر FEA

این پروژه برای ارزیابی میزان باز شدن ترک (COD) که یک پارامتر کلیدی در ارزیابی نشتی قبل از شکست (LBB) سیستم‌های پایپینگ با روش مبتنی بر وزن مستقیم است، انجام شد. تمرکز این پروژه یک لوله ترک‌دار محیطی با تنش توزیع شده از طریق دیواره غیرخطی بر روی سطح ترک بود. تجزیه و تحلیل المان محدود (FEA) برای محاسبه COD مرتبط با بارهای مختلف فشار سطح ترک (CFP) انجام شد. رویکرد منحنی J-انتگرال و J-مقاومت برای گسترش ترک داکتیل در انجام تجزیه و تحلیل شکست داکتیل برای تعریف طول ترک بحرانی اتخاذ شد. در نهایت، یک مدل جریان برای انجام محاسبه نشتی قابل تشخیص استفاده می شود.

صلاحیت سرویس دهی (FFS) برای مخزن پالایش گاز

این پروژه با هدف انجام ارزیابی صلاحیت سرویس دهی یک مخزن آسیب دیده با ترک خوردگی ناشی از هیدروژن (HIC) انجام شد. پروژه ارزیابی FFS ما یک مخزن تحت فشار در واحد تصفیه گاز بود. سطح 3 API 579-1/ASME fitness-for-service-1 مخزن را پذیرفت تا به عملکرد عادی بازگردد که قبلاً در سطح 1 و 2 به دلیل MSD و مهمتر از آن موقعیت جوش رد شده بود.

بررسی نازک شدن لوله های بویلر

تجهیزات حیاتی نیروگاه ها و صنایع پتروشیمی گاهی به طور همزمان در معرض بارگذاری خزشی و خستگی قرار می گیرند. تحت بارگذاری ترکیبی خزش-خستگی ، تغییر شکل خزشی بر رفتار خستگی مواد بسته به مدت نسبی تنش ناشی از خزش در طول عمر مفید تأثیر می‌گذارد. در این پروژه، ارزیابی آسیب خزش و خستگی برای یک لوله با گرمایش مکرر با استفاده از روش آنالیز الاستیک کد ASME-NH انجام شد. جنس لوله از فولاد زنگ نزن 304 بود.
